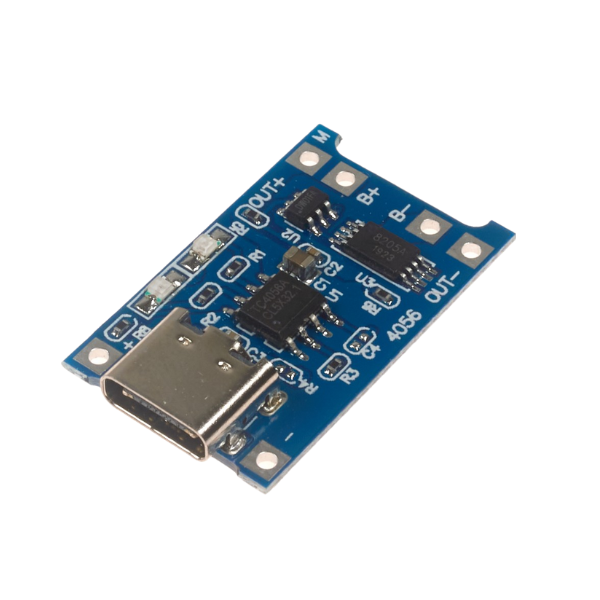

TP4056 Cargador de bateria de litio

Descripción

Modelo: TP4056 Tipo C

Voltaje de entrada (Tipo C): 5V DC

Voltaje de entrada Máx. en terminales VIN (+ y -): 8V

Corriente de carga ajustable: 1 A

Voltaje de carga: 4.2 VDC

Precisión de carga: 1.5 %

Corriente de protección contra sobre corriente: 3 A

Voltaje de umbral de carga lenta: 2.9 V

Voltaje de Histéresis de carga lenta: 80 mV

Led indicador: Rojo (Cargando) y Azul (Carga completa)

Temperatura de funcionamiento: -40 ℃ a  +85 ℃

Polaridad inversa: NO

Tamaño: 27.7mm x 17mm

Peso: 2g

Pines:

Voltaje de entrada VIN

• MicroUSB
• Terminales: VIN + / VIN –

Voltaje de salida VOUT:

• Terminales: VOUT + / VOUT –

Conexión de batería

• Terminales: B+  / B-
